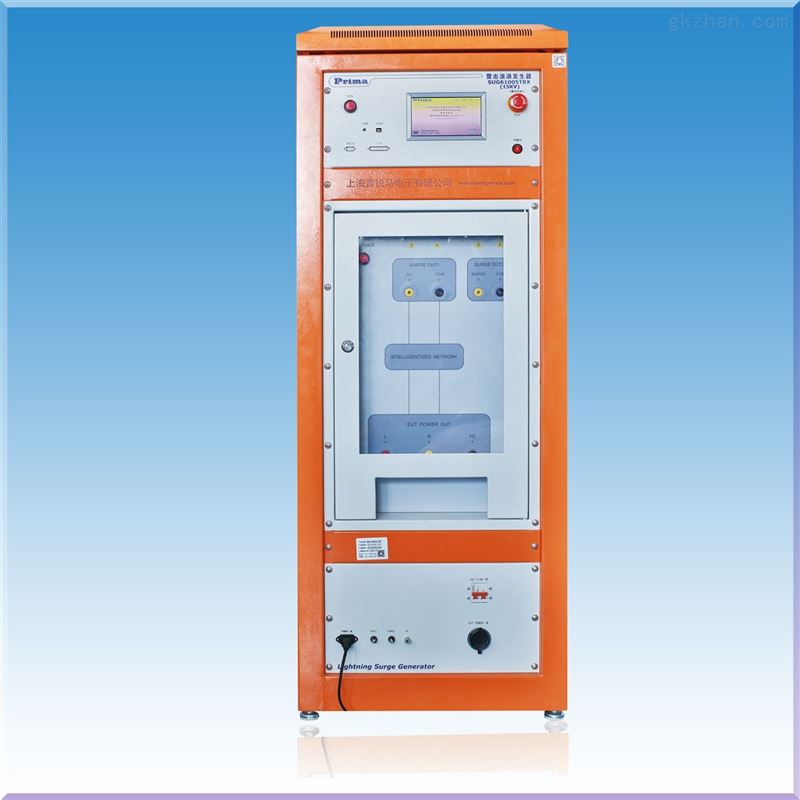

雷击浪涌发生器SUG61005TCX(20KV)高能量雷击浪涌发生器是针对电磁兼容-浪涌(冲击)抗扰度试验的要求而专门设计的，用于评估电气和电子设备电源线和内部连接线在经受来自开头及自然界雷击所引起的高能量瞬变干扰时的性能提供一个评定依据。具有高可靠性、全智能化控制、人性化设计等诸多特点。 | 参数 | SUG61005CX（20KV） | | 开路输出电压/短路电流 | 开路电压波： 1.2/50 μs ，0.2 ～ 20kV
短路电流波： 8 /20 μs ，0.1～ 10kA | | 浪涌极性 | 正 / 负，正负交替 | | 相位 | 0～359°或异步相位，自动相位（0°,90°,180°,270°） | | 输出阻抗 | 综合波： 2 Ω （共模12Ω） 绝缘耐压阻抗：500Ω | | 耦合 / 去耦网络 | 内置智能型三相五线制电源网络 (负载电流20A) | | 次数 | 1—9999 次 | | 间隔 | 10—9999S | | 工作电源 | AC220V 50/60Hz | | 环境温度 | 15 ℃ -35 ℃ | | | |
雷击浪涌发生器具体的作用： 模拟雷击与浪涌环境 产生高能量脉冲：能够生成与自然界雷击相似的高电压、大电流脉冲，以及模拟电网中出现的浪涌电压。这些脉冲具有波前时间短、脉冲半峰值时间相对较长的特点，是一种能量较大的骚扰信号，可对电子设备的工作状态进行有效模拟。 多种波形选择：可以产生不同类型的波形，如综合波、电压波、电流波等，以满足不同设备和测试标准的要求。例如，对于电源线连接的设备，通常使用1.2/50μs的开路电压波形和8/20μs的短路电流波形；对于信号传输线连接的设备，则可能使用10/700μs的波形等。 评估设备抗扰度 检测防护性能：通过将产生的脉冲施加到被测设备上，观察设备是否能够正常运行，从而评估设备内部防雷保护器件（如压敏电阻、气体放电管、TVS二极管等）的性能和设备的抗雷击浪涌能力。如果设备在测试过程中出现故障或性能下降，说明其防护措施可能不足，需要进一步改进。 确定设备薄弱环节：帮助工程师发现设备在设计和制造中的薄弱环节，以便采取相应的措施进行优化和加固。例如，如果在某个特定的电压水平或脉冲条件下设备容易损坏，那么可以针对性地加强该部分的防护设计。 保障设备稳定运行 预测潜在风险：在实际使用环境中，电子设备可能会面临各种雷击和浪涌事件的威胁。测试可以在设备投入使用之前，提前暴露其可能存在的风险，使制造商和用户能够采取预防措施，减少设备在现场运行中因雷击或浪涌而导致的故障和损失。 提高可靠性：经过测试和验证，设备的可靠性可以得到有效的提高。这对于一些关键领域的设备，如电力系统、通信网络、医疗设备等尤为重要，能够确保其在恶劣的电磁环境下稳定可靠地运行，保障人员安全和系统的正常功能。 |
