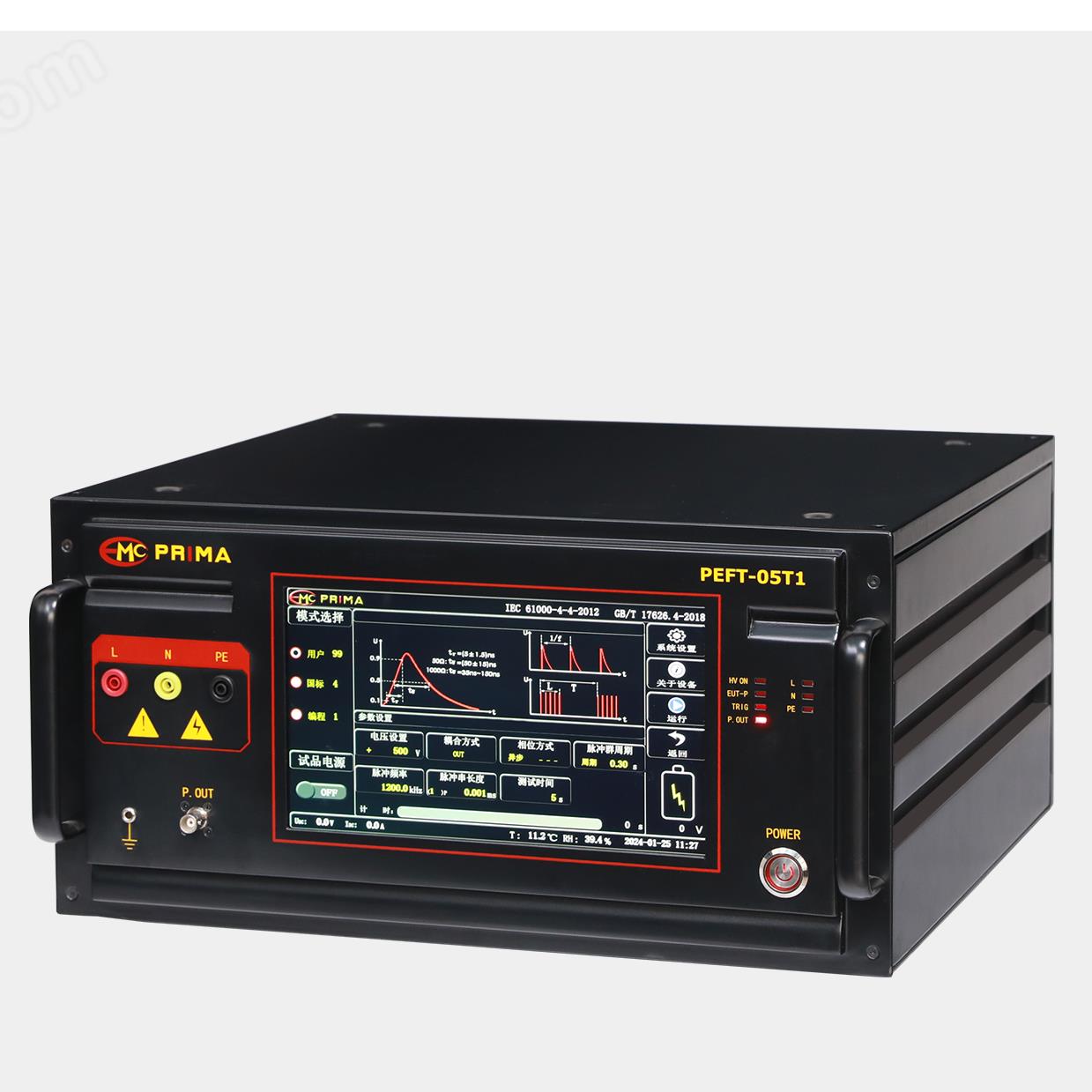

脉冲群发生器

点击放大
产品型号:
PEFT-05T1/PEFT-05T3
产品报价:
35000
访问量:
149
产品特点:
PEFT-05T1/PEFT-05T3脉冲群发生器是针对电快速瞬变脉冲群抗扰度实验的要求而专门设计的,用于评估电气和电子设备供电电源端口、信号、控制和接地端口在受到电快速瞬变脉冲群(EFT)干扰时的性能提供一个评定依据。本仪器产生的瞬变脉冲群具有极短的上升时间,具有可靠性好、性能稳定、使用方便等特点,广泛用于家用电器、手机数码、模组生产和电子元器件等领域。
上一下产品:PESD-20T1/PESD-30T1静电放电发生器
上一下产品:PSUG-08T1/PSUG-06T3雷击浪涌发生器
  PEFT-05T1/PEFT-05T3脉冲群发生器的详细资料:

产品介绍



PEFT-05T1/PEFT-05T3脉冲群发生器是针对电快速瞬变脉冲群抗扰度实验的要求而专门设计的,用于评估电气和电子设备供电电源端口、信号、控制和接地端口在受到电快速瞬变脉冲群(EFT)干扰时的性能提供一个评定依据。本仪器产生的瞬变脉冲群具有极短的上升时间,具有可靠性好、性能稳定、使用方便等特点,广泛用于家用电器、手机数码、模组生产和电子元器件等领域



产品特点



>人体工程学设计

>10.1寸彩色触摸屏操作

>极性任意转换

>中英文可切换

>自定义、增压和标准模式

>出色的工艺,经久耐用

>最高测试电压可达5000V

>使用进口程控高压电源,性能稳定

>内置温湿度显示,时间显示,实时高压显示

>脉冲注入相位角度异步或 0~359°

>脉冲频率最高可达1200kHz,频率可实现递增

>内置 RJ45 接口,可远程控制(选配)

>海量的用户自设置模式、满足复杂测试条件的多种编程模式、



满足标准

>GB/T 17626.4/IEC 61000-4-4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验

>IEC/EN61000-6-1电磁兼容性第6-1部分:通用标准住宅、商业和轻工业环境抗扰度标准



技术参数



产品型号

PEFT-05T1

PEFT-05T3

脉冲电压输出范围

0.2KV~5KV±10%

电压输出分辨率

1V

脉冲电压增压范围

0V~5000V

电压增压分辨率

1V

输出极性

正/负、先正后负、先负后正

温湿度

内置温湿度计,记录和保护功能

源阻抗

50Ω

上升时间

5ns±30%

持续时间

50ns±30%    50Ω负载

35ns~150ns  1000Ω负载

频率范围

0.1kHz~1200kHz

频率分辨率

0.1kHz

标准频率

5kHz、100kHz

脉冲群持续时间

0.001~2550.000ms可调 (脉冲个数相应显示)

脉冲群周期

典型 300ms ( 0.15~99.99 s 可调,调节精度 0.01s )

测试持续时间

1s~9999s

直接输出方式

通过高压同轴连接器

相位同步

0°~359°(45 HZ~ 65 HZ)(同步、自动、异步)

耦合

内置单相三线耦合

内置线耦合

UAC MAX 250V/16A

UDC MAX 220V/16A

UAC MAX 380V/16A

UDC MAX 220V/16A

通用参数

显示屏

10.1寸触摸屏

语言

中文、英文切换

工作电源

AC 220V ± 10% 50/60Hz

EUT电源电压注入

航空插头DF35-3

通讯方式

RJ45

环境温度

15℃~35℃     (操作条件)

相低湿度

30%~60%       (操作条件)

气压范围

86kPa~106 kPa (操作条件)

仪器功率

200W

外形尺寸

450mm*570mm*222mm

重量

30kg

仪器工作状态指示

前面板LED指示灯亮红色



产品相关关键字: 脉冲群发生器 脉冲群测试仪 EFT测试
