脉冲耐压发生器原理、应用及操作维护说明

1. 产品概述

脉冲耐压发生器是用于产生标准冲击高压脉冲的专用测试仪器，多用于考核样品承受瞬时高压冲击的耐受能力，区别于工频耐压设备，输出电压为短时脉冲波形，模拟雷电、静电、开关浪涌等瞬态过电压工况，属于安规检测领域的重要试验装置。设备可按脉冲波形分为雷击脉冲、振铃脉冲等类型，广泛配套质检实验室、电子器件产线使用。

2. 工作原理

设备先对储能电容缓慢充电，达到设定电压值后，通过触发开关快速放电，经过波形形成回路（电阻、电感、电容匹配网络），调制生成符合标准要求的冲击电压脉冲，施加到被测样品上。控制系统负责设定幅值、次数、间隔时间，同时实时采集脉冲电压信号，记录样品在冲击下的击穿、闪络情况。一旦试品发生击穿，保护回路快速动作，限制故障电流，保护主机。

3. 设备组成

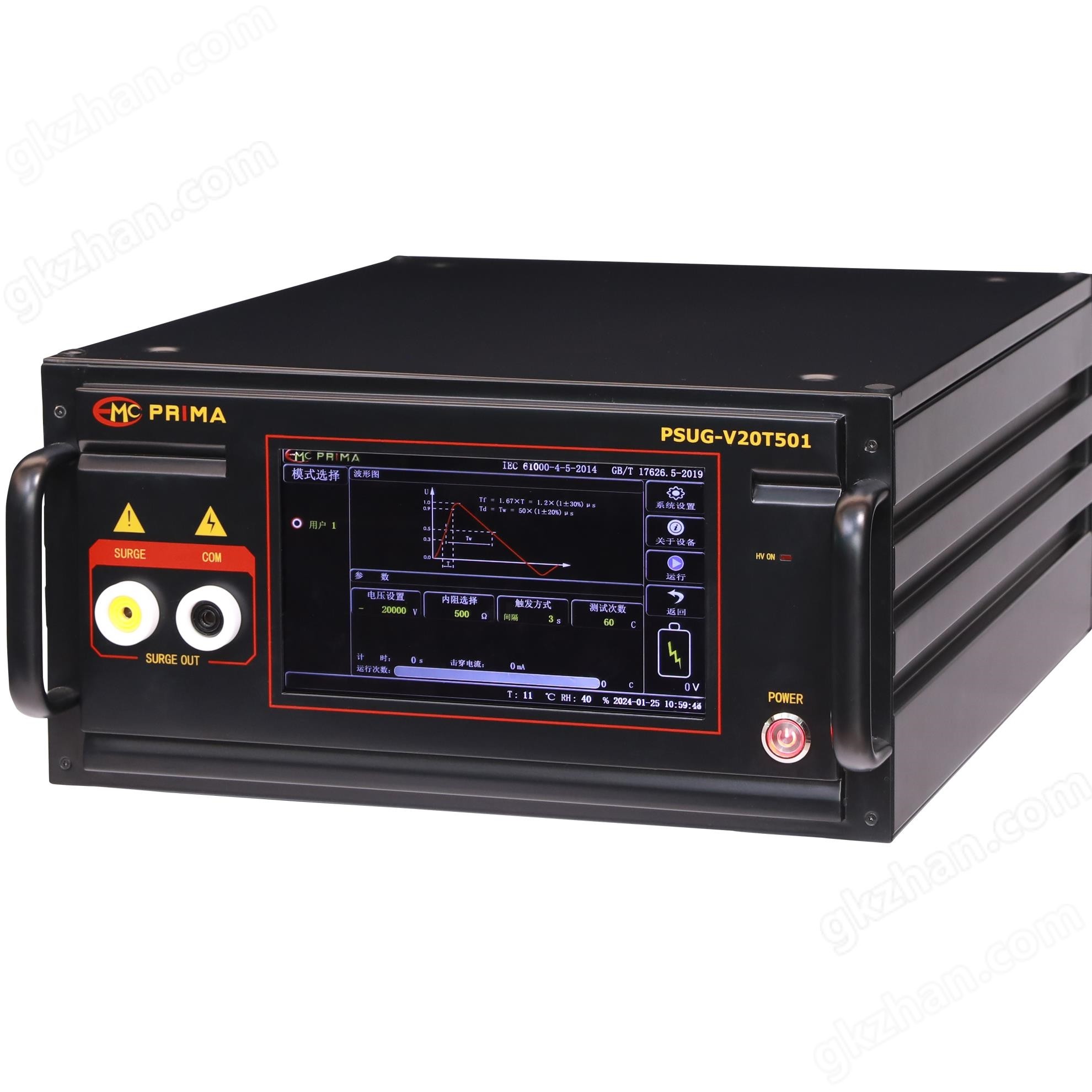

整套装置包含高压充电单元、储能电容、波形形成回路、高压触发开关、分压采集模块、主控操作终端、安全接地系统。控制端可设置脉冲电压幅值、冲击次数、脉冲间隔；部分机型自带波形显示界面，可直观查看输出脉冲波形；大功率型号配套隔离防护箱体、声光报警装置。

4.适用场景

主要用于绝缘材料、连接器、电源线、小型电机、低压电器、电路板、光伏配件等产品的脉冲耐压测试；按照国标、IEC 标准开展雷电冲击、浪涌冲击试验，常用于产品研发验证、出厂检验、第三方安规检测，排查产品在瞬态高压下的绝缘缺陷。

5. 选型要点

选型首先确认标准要求的脉冲波形、最高冲击电压等级；结合被测样品的电容大小匹配发生器容量；区分固定波形款和多波形可调机型。产线批量检测优先选择自动化触发、可统计失效数量的机型；实验室研发场景优先选择带波形监测、数据存储功能的型号。同时确认设备绝缘、安全联锁配置是否满足试验室规范。

6. 操作与安全规范

测试区域做好隔离警示，设备外壳、分压器可靠接地；参数设置完成后确认接线无误，空载试运行检查波形；脉冲输出时人员不可靠近高压端；样品出现击穿、打火现象，立即停止试验，待电容充分放电后再接触样品。电容有残余电荷，测试结束必须执行强制放电流程。

7. 日常维护要点

定期清洁高压电极、绝缘支撑件表面粉尘，避免表面漏电影响波形；检查放电开关、连接线有无老化松动；存放环境保持干燥，防止高压部件受潮；定期使用标准分压器校准输出电压，保证试验结果准确；长期闲置前，清洁后防尘存放。
